Sprzęgła ATRA-FLEX serii T

Obniż koszty konserwacji i przestojów

Dla niezawodności i niskiego całkowitego kosztu posiadania klienci wybierają elastyczne sprzęgła ATRA-FLEX. Jesteśmy dumni, że od 1980 roku dostarczamy wysokiej jakości sprzęgła, które sprawdzają się w zwiększaniu wydajności i produktywności w zastosowaniach przemysłowych na całym świecie.

Jak to działa

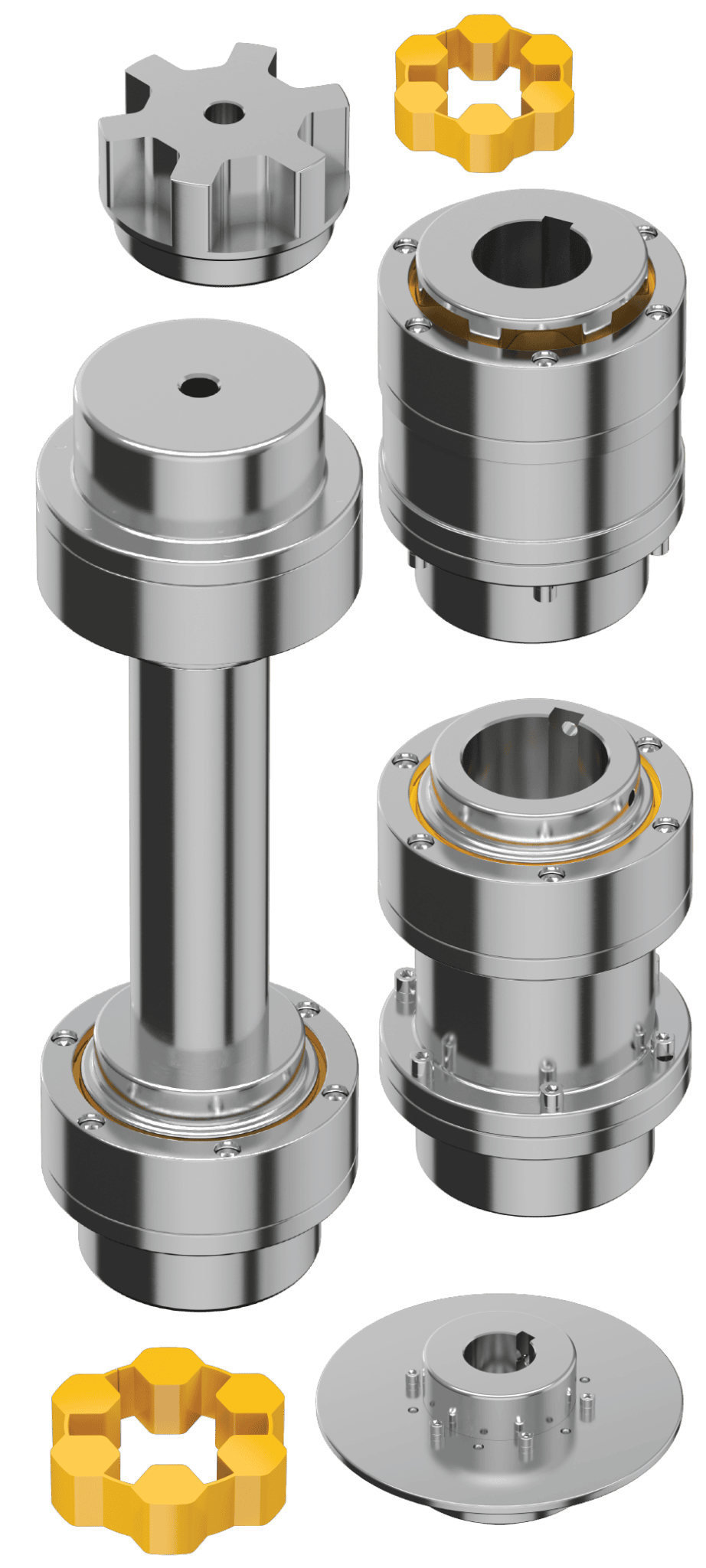

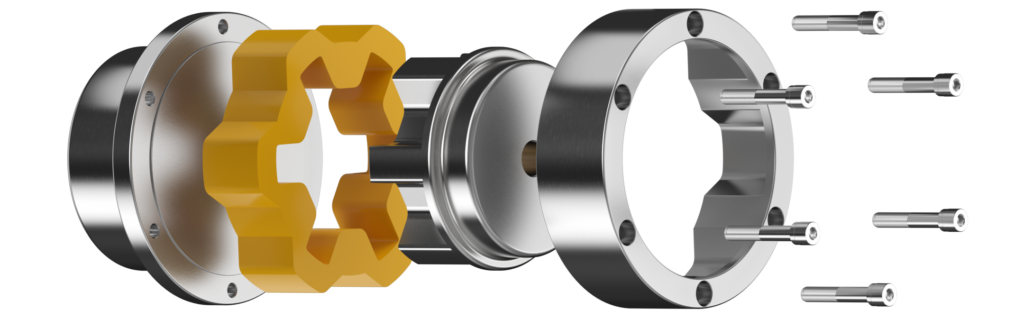

Sprzęgła T-Series typu close coupled składają się z czterech części: piasty pierścieniowej, piasty elastycznej, wkładki oraz pierścienia napędowego. Piasta pierścieniowa i piasta elastyczna są montowane na wałach, a pierścień napędowy nakładany jest na piastę elastyczną. Po wyrównaniu sprzęgła wkładka jest umieszczana wokół piasty elastycznej, zazębiając się z dolnymi wypustkami wkładki. Następnie pierścień napędowy jest nakładany na wkładkę, zazębiając się z jej górnymi wypustkami. Pierścień napędowy jest przykręcany do piasty pierścieniowej za pomocą śrub imbusowych z wysokowytrzymałej stali stopowej i podkładek zabezpieczających z wysokim kołnierzem. Sprzęgło przekazuje teraz moment obrotowy w sposób cichy, płynny, niezawodny i bezobsługowy.

Cechy

Absorbuje ekstremalne wstrząsy i drgania skrętne, jednocześnie kompensując niewspółosiowość kątową, równoległą i osiową bez generowania sił reakcyjnych, co znacząco wydłuża żywotność łożysk
Obsługuje wały o średnicy do 15″ i moment obrotowy do 1 570 000 in-lbs w różnych konfiguracjach, w tym: bez dystansu, z dystansem, wał pływający, koło zamachowe, ograniczony luz osiowy i inne
Nie wymaga smarowania
Zmniejszona liczba części zamiennych. Wytrzymała wkładka poliuretanowa jest jedyną częścią zamienną i może zostać sprawdzona lub wymieniona w ciągu kilku minut bez konieczności przesuwania urządzenia lub piast wałów
Wytrzymuje temperatury od -50°C do 175°C w zależności od typu wkładki
Szeroka gama dostępnych wkładek spełniających większość wymagań dotyczących sztywności skrętnej i momentu obrotowego oraz oferujących bardzo wysoką odporność na chemikalia i zmiany temperatur
Dostępne wkładki HD umożliwiają 30% wyższy moment obrotowy bez konieczności zmiany innych komponentów
Proces nitrokarbonizacji dostępny jako odporna na korozję i opłacalna alternatywa dla stali nierdzewnej

Proces produkcji

Sprzęgła serii T są produkowane w USA. Standardowe piasty i pierścienie są obrabiane z litej stali węglowej (pręty i rury), z zachowaniem wysokiej dokładności wykonania, co zapewnia doskonałe wyważenie sprzęgła. Dostępne są również wersje ze stali nierdzewnej w gatunkach 303, 304 i 316 -- przeznaczone do środowisk korozyjnych oraz dla przemysłu spożywczego. Oferujemy także opcję nitrokarbonizacji jako niedrogą alternatywę dla stali nierdzewnej -- proces ten utwardza zewnętrzne powierzchnie stalowe, nadając im czarny wygląd i zwiększając odporność na zużycie oraz korozję.

Wkładki serii T wykonane są z trwałego, specjalnie opracowanego poliuretanu, który zapewnia odporność na niemal wszystkie płyny stosowane obecnie w przemyśle. Zastosowanie serii T gwarantuje niezawodne, bezobsługowe przenoszenie momentu obrotowego w urządzeniach obrotowych oraz wsparcie techniczne i produktowe od naszego doświadczonego zespołu z ponad 40-letnim stażem.

Wkładka żółty	T-0	T-1	T-2	T-3	T-4	T-5	T-6	T-7	T-8	T-9	T-10	T-11	T-12
CIĄGŁY (Nm)	113,0	180,8	429,3	677,9	1355,8	3954,3	7309,8	13557,6	22822,0	34345,9	61009,2	81345,6	107331,0
PRZERYWANY (Nm)	203,4	282,5	790,9	1084,6	2169,2	6778,8	11704,7	22596,0	30459,4	56490,0	97162,8	118629,0	155912,4

Wkładka czerwony	T-0	T-1	T-2	T-3	T-4	T-5	T-6	T-7	T-8	T-9	T-10	T-11	T-12
CIĄGŁY (Nm)	96,0	153,7	364,9	576,2	1152,4	3361,2	6213,3	11524,0	19398,7	29194,0	51857,8	69143,8	91231,4
PRZERYWANY (Nm)	172,9	240,1	672,2	921,9	1843,8	5762,0	9949,0	19206,6	25890,5	48016,5	82588,4	100834,7	132525,5

Wkładka pomarańczowy	T-0	T-1	T-2	T-3	T-4	T-5	T-6	T-7	T-8	T-9	T-10	T-11	T-12
CIĄGŁY (Nm)	127,7	338,9	677,9	1016,8	2101,4	6778,8	12066,3	22596,0	37690,1	51067,0	100552,2	124278,0	177378,6
PRZERYWANY (Nm)	255,3	451,9	1016,8	1423,5	2711,5	9038,4	19308,3	33894,0	50264,8	68126,9	158172,0	186417,0	257594,4

Wkładka zielony	T-0	T-1	T-2	T-3	T-4	T-5	T-6	T-7	T-8	T-9	T-10	T-11	T-12
CIĄGŁY (Nm)	46,7	50,8	180,5	305,0	610,1	1631,2	3015,3	6100,9	9423,4	14150,7	22878,5	33216,1	40249,1
PRZERYWANY (Nm)	83,9	101,7	355,9	508,4	1016,8	2796,3	4828,2	8473,5	12564,5	23302,1	36436,1	46604,3	58467,2
