Dla niezawodności i niskiego całkowitego kosztu posiadania klienci wybierają elastyczne sprzęgła ATRA-FLEX. Jesteśmy dumni, że od 1980 roku dostarczamy wysokiej jakości sprzęgła, które udowodniły swoją skuteczność w zwiększaniu wydajności i produktywności w zastosowaniach przemysłowych na całym świecie.

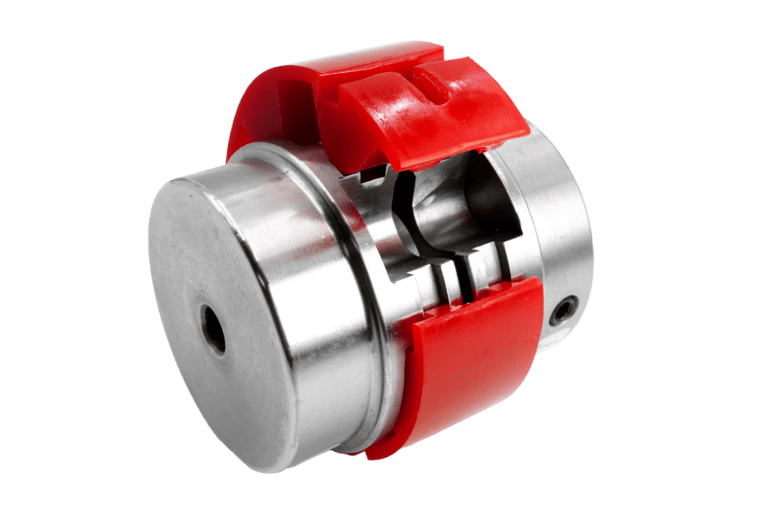

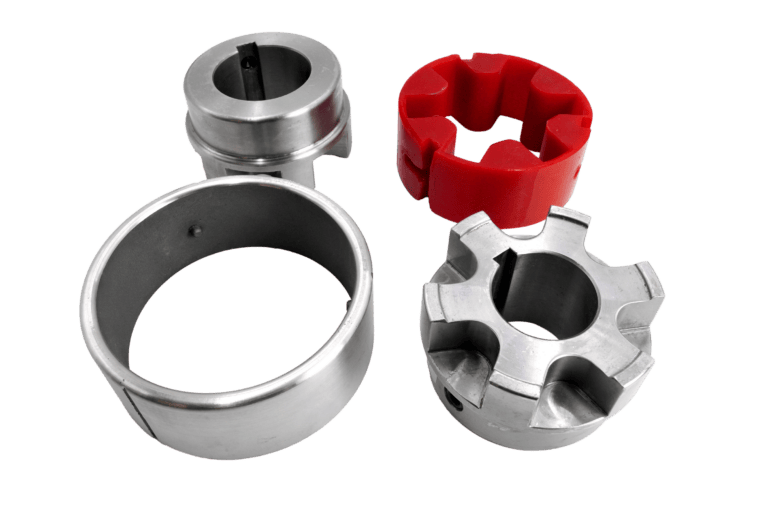

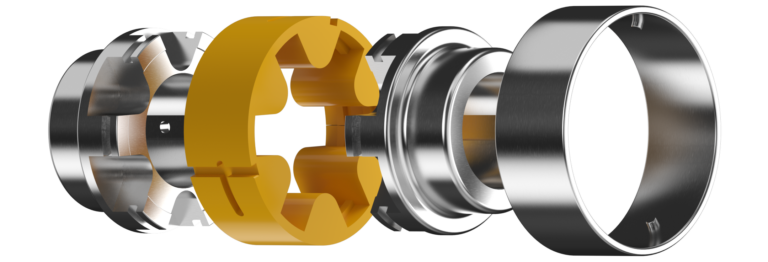

Sprzęgła M-Series typu ściśle sprzężonego składają się z czterech części: dwóch elastycznych piast, wkładki oraz pierścienia. Elastyczne piasty montuje się na wałach, a pierścień jest zakręcany i blokowany na piaście. Po wyrównaniu sprzęgła wkładka jest umieszczana wokół elastycznych piast, współpracując z dolnymi wypustkami wkładki. Następnie pierścień jest zakręcany i blokowany, aby zapiąć się z wkładką. Nie są potrzebne żadne śruby ani specjalne narzędzia. M-Series unikalnie łączy stabilność sprzęgła typu kompresyjnego z bezpieczeństwem sprzęgła ścinającego. W przypadku zablokowania wkładka ulega przecięciu, minimalizując ryzyko uszkodzenia urządzeń obrotowych. Wytrzymała wkładka poliuretanowa jest jedyną częścią zamienną i może być wymieniona w kilka minut, bez konieczności przesuwania urządzenia lub piast wałów.
Standardowe piasty i pierścienie serii M produkowane w USA są obrabiane z pełnych prętów i rur ze stali węglowej, zachowując ścisłe tolerancje, co zapewnia doskonałą równowagę sprzęgła. Dostępne są również stale nierdzewne o gatunkach 303, 304 i 316, przeznaczone do środowisk korozyjnych oraz zastosowań spożywczych. Oferujemy także niedrogą alternatywę dla stali nierdzewnej, zwaną nitrokarbonizacją. Zapewnia ona naszej stali węglowej jednolitą, hartowaną powierzchnię zewnętrzną, znacznie przeciwdziałającą korozji. Wkładki wykonane są z trwałego, specjalnie przygotowanego poliuretanu, odpornego na niemal wszystkie płyny spotykane obecnie w przemyśle.
| Wkładka żółta | M-00 | M-0 | M-1 | M-1H | M-2 | M-3 | M-4 | M-5 | M-6 | M-7 | M-8 | M-9 | M-10 | M-12 | M-13 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CIĄGŁY (Nm) |
20,3 | 67,8 | 142,4 | 271,2 | 338,9 | 650,8 | 1423,5 | 3253,8 | 5423,0 | 12540,8 | 21082,1 | 30843,5 | 47451,6 | 108460,8 | 214662,0 |
| PRZERYWANY (Nm) |
33,9 | 113,0 | 237,3 | 451,9 | 564,9 | 1084,6 | 2372,6 | 5423,0 | 9038,4 | 20901,3 | 35136,8 | 51405,9 | 79086,0 | 180768,0 | 361536,0 |
| Wkładka czerwona | M-00 | M-0 | M-1 | M-1H | M-2 | M-3 | M-4 | M-5 | M-6 | M-7 | M-8 | M-9 | M-10 | M-12 | M-13 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CIĄGŁY (Nm) |
17,3 | 57,6 | 121,0 | 230,5 | 288,1 | 553,2 | 1210,0 | 2765,8 | 4609,6 | 10659,7 | 17919,8 | 26217,0 | 40333,9 | 92191,7 | 182462,7 |
| PRZERYWANY (Nm) |
28,8 | 96,0 | 201,7 | 384,1 | 480,2 | 921,9 | 2016,7 | 4609,6 | 7682,6 | 17766,1 | 29866,3 | 43695,0 | 67223,1 | 153652,8 | 307305,6 |
| Wkładka pomarańczowa | M-00 | M-0 | M-1 | M-1H | M-2 | M-3 | M-4 | M-5 | M-6 | M-7 | M-8 | M-9 | M-10 | M-12 | M-13 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CIĄGŁY (Nm) |
38,6 | 128,8 | 270,5 | 515,2 | 644,0 | 1236,5 | 2704,7 | 6182,3 | 10303,8 | 23827,5 | 40055,9 | 58602,7 | 90158,0 | 206075,5 | 407857,8 |
| PRZERYWANY (Nm) |
64,4 | 214,7 | 450,8 | 858,6 | 1073,3 | 2060,8 | 4507,9 | 10303,8 | 17173,0 | 39712,5 | 66759,9 | 97671,2 | 150263,4 | 343459,2 | 686918,4 |
| Wkładka zielona | M-00 | M-0 | M-1 | M-1H | M-2 | M-3 | M-4 | M-5 | M-6 | M-7 | M-8 | M-9 | M-10 | M-12 | M-13 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CIĄGŁY (Nm) |
9,9 | 33,1 | 69,4 | 132,2 | 165,3 | 317,2 | 694,0 | 1586,2 | 2643,7 | 6113,7 | 10243,7 | 15036,3 | 23132,7 | 52874,6 | 108743,3 |
| PRZERYWANY (Nm) |
16,5 | 55,1 | 115,7 | 220,3 | 275,4 | 528,7 | 1156,7 | 2643,7 | 4406,2 | 10189,4 | 17129,2 | 25060,4 | 38554,4 | 88124,4 | 176248,8 |
